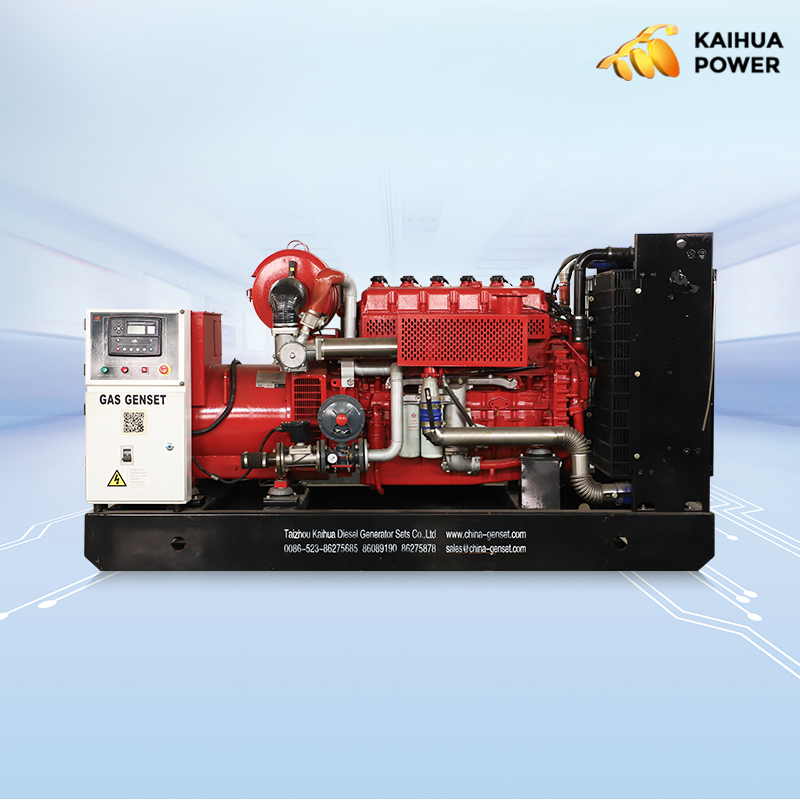

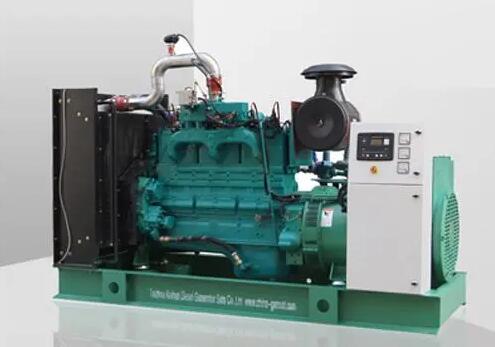

燃气发电机组

泰州市凯华柴油发电机组有限公司是国内知名的燃气发电机组厂家。泰州市凯华柴油发电机组有限公司经过多年的出口经营,在世界市场上积累了丰富的经验

Cell Phone:+86 18262339890
WeChat/WhatsApp:+86-18262339890
Emai:marketing@kaihuagenset.com

燃气发电机组其主要燃料为天然气、油田伴生气、液化石油气等,普遍应用于油田及天然气资源丰富的地区。该机启动迅速,操作方便,保护系统齐全,各项经济指标先进,可做为油田及地方企业动力、电力设备。 其主要应用有:
(1)利用井口伴生气带动抽油机;
(2)利用多余天然气发电上网;
(3)利用集输站分离的天然气带动注水泵和混输泵;
(4)天然气加气站,作替代电源或直接驱动压缩机;
(5)酒店作备用/替代电源;
(6)应用于冷热电联供系统,实现能源的梯级利用,综合效率高,降低运营成本;
(7)建立中小型发电站。
1、气体发动机:采用道依茨6M、8M、234、604、620系列和
康明斯B系列,C系列,L系列,M系列,N系列,K系 列柴油发动机为开发本体,根据气体燃料的物理特性,对缸盖、活塞、活塞环、进排气门及气门座圈、凸轮轴等主要热负荷部件进行重新优化设计,延长了发动机在 高热负荷工况时的使用寿命。对风扇、散热水箱、中冷器、涡轮增压器、排气歧管等部件依据气体机特点重新选型,是真正意义上的气体发动机。
2、工业级点火控制系统:电控(ECU)顺序点火系统,根据气体发电机组使用工况,通过软件对其进行实时标定,编制负荷-点火MAP图,精确控制点火时间。匹配工业级高能量独立点火线圈(80毫焦-300毫焦可选择)和火花塞,提高燃烧效率,降低发动机排温,改善启动性能,稳定而可靠。
3、燃气专用速度控制系统:采用国际知名品牌燃气专用速度控制器,转速波动小,瞬态反应快,运行平稳,输出电源质量高,机组电器性能达到G2标准以上。 稳态转速调整率≤±0.2% 瞬态转速调整率≤±4% 频率波动率≤±0.5% 稳态电压调整率≤±0.3% 稳定时间≤2秒。
4、低压力设计、低燃料消耗:采用国际先进燃气流量控制技术、稀薄燃烧技术,优化增压系统,精确高能量点火,提供发动机燃烧效率,降低燃料消耗。管线压力达到0.5kpa即可使用。
5、发电机:采用知名品牌的无刷自励带电压自动调节器的同步发电机,主转子为整体凸极冲片,采用铝压铸和全阻尼绕组连成一体,绕组间层采用高级热固性环氧填充,具有良好的电气绝缘性和可靠的机械强度。发电机符合GB755,BS5000,VDE0530,NEMAMG1-22,IED34-1,CSA22.2和AS1359标准。

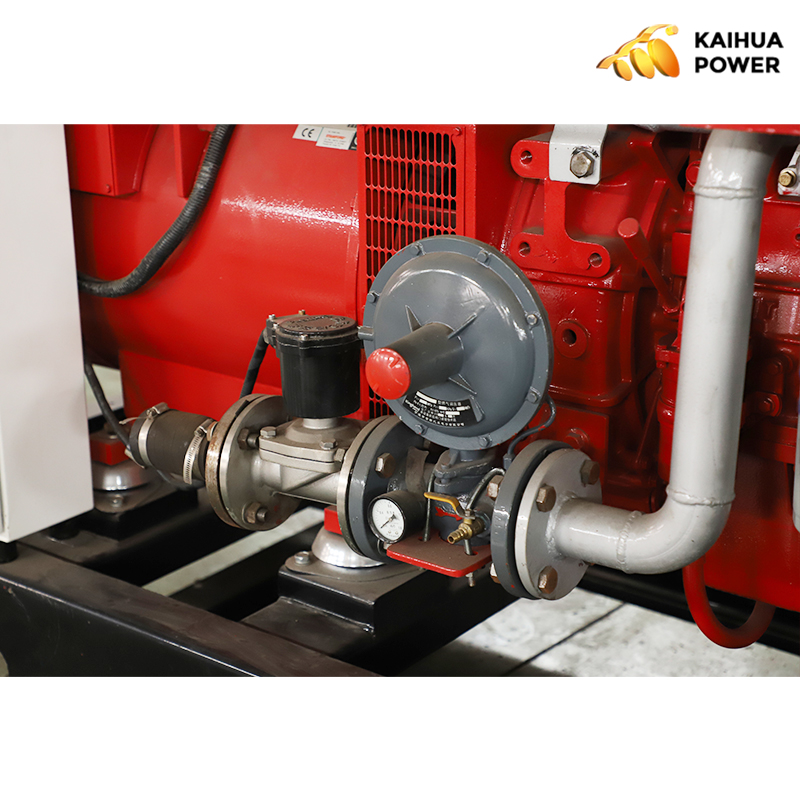

6、燃气供应安全阀组:燃气调节管线及安全设计符合欧盟气体零部件标准90/356/EWG的认证。
7、机组控制柜:采用国际知名品牌comAp
控制器,有极高的可靠性和稳定性。模块化设计,结构紧凑,接线简单,操作简便,维修方便。控制屏具有4行超宽LCD文本显示及多种保护功能,可实现远程监控。
8、余热回收系统:采用高效率热交换器,回收缸套水和烟气余热,产生高品质热水或蒸汽,机组总热效率大于85%(可根据客人具体要求进行设计),符合欧洲DGRL 97/23标准
9、智能化热电联产控制控制系统:专利技术生产的智能CHP管理系统,能实现以热定电或以电定热,满足用户的不同需求。
10、静音设计:7米处机组噪音声压等级≤70分贝,部分机组小于55分贝。
11、气体机组制造标准:符合NEMA/ISO/IEC/CSA、ISO8528、ISO3046、GB/T2820.5-1997、BG/T22343-2008。

12、气体机组安全标准:符合欧洲燃气系统技术规范90/356/EWG、ECE R110、R67、CE标准。5a098a212f9b979b45bb4512922cb40.jpg


机组型号常用功率发动机型号缸数缸径/行程 (mm)燃气消耗量 (m3/kwh)燃料外形尺寸 (L×W×H) (mm)重量 (kg)

KVAKW






KT-20GFT25204NG3.9-G14102/120≤0.33NG2100×730×1570880
KT-27GFT34274NG4.0-G14100/127≤0.33NG1800×730×1260930
KT-30GFT37.5304NG3.9TAA-G14102/120≤0.33NG2100×730×16701190
KT-40GFT50406NG6.0-G16100/127≤0.33NG2100×780×14501190
KT-42GFT52.5424NG3.9TAA-G24102/120≤0.33NG2100×830×16701200
KT-56GFT70566NG5.9TAA-G16102/120≤0.33NG2490×830×17701400
KT-75GFT94756NG5.9TAA-G36102/120≤0.33NG2490×830×17701490
KT-90GFT112906NG5.9TAA-G46102/120≤0.33NG2490×830×17701560
KT-100GFT1251006NG5.9TAA-G56102/120≤0.33NG2490×830×17701590
KT-120GFT1501206NG8.3TAA-G16114/135≤0.33NG2680×860×17301710
KT-130GFT1631306NG8.3TAA-G26114/135≤0.33NG2680×860×17301740
KT-145GFT1821456NG8.3TAA-G36114/135≤0.33NG2680×860×17301770
KT-160GFT2001606NG8.3TAA-G46114/135≤0.33NG2680×860×17301800
KT-200GFT2502006NG8.9TAA-G16114/135≤0.33NG2800×1090×17152040
KT-224GFT2802246NG14TA-G16140/152≤0.33NG2930×1100×16503410
KT-250GFT3122506NG14TA-G26140/152≤0.33NG2930×1100×16503450
KT-300GFT3753006NG14TAA-G16140/152≤0.33NG3485×1155×16403670
KT-360GFT4503606NG19TA-G16159/159≤0.33NG3600×1355×19103970
KT-400GFT5004006NG19TA-G26159/159≤0.33NG3600×1355×19104040
KT-440GFT5504406NG19TA-G36159/159≤0.33NG3600×1355×19104170
KT-500GFT6255006NG19TAA-G16159/159≤0.33NG3720×1640×20404470
KT-528GFT66052812NG38TAA-G112159/159≤0.33NG4660×2090×23206900
KT-640GFT80064012NG38TAA-G212159/159≤0.33NG4660×2090×23207400
KT-728GFT91072812NG38TAA-G312159/159≤0.33NG4660×2090×23207720
KT-830GFT103883012NG38TAA-G412159/159≤0.33NG4660×2090×23207900

1. 以上技术参数为50Hz,额定电压400/230V,功率因数0.8,接线方式为3相4线。60Hz发电机组可以根据客户的特殊需要订制。
2. 发电机可以根据客户的需要选用凯华、凯捷利、斯坦福、莉莱森玛、马拉松等知名品牌。
3. 本数据表仅供参考,如有更改恕不另行通知。

安装示意图及参考尺寸

型号混凝土基础平面(mm2)机房总面积(mm2)机房小高度(mm)
V-68GF2500×10004400×33003000
V-80GF2500×10002500×10003000
V-104GF2700×10004600×33003000
V-120GF2700×10004700×33003000
V-140GF3000×12004900×33003000
V-160GF3500×12005000×33003000
V-200GF3500×15005000×33003000
V-260GF V-300GF V-320GF4000×15006000×33003000
V-360GF V-400GF4000×15006000×33003000


国产机组机房参考尺寸

型号机房小高度(mm)备注
单台40-200KW6缸机机房5000×3600×3200135系列
2台40-200KW6缸机机房6000×5000×3500135系列
单台200-400KW12缸机机房6000×5000×3200135系列
2台200-400KW12缸机机房8000×6000×3500135系列
单台(闭式)500-600KW机房10000×7000×50008V190
单台(开式)500-600KW机房9000×7000×50008V190
单台(闭式)700-1000KW机房11000×8000×550012V190
单台(开式)700-1000KW机房9000×8000×550012V190
